Draagarmstelling met oude haak die een groot deel omhoog moet bij uit en inhaken.

Detail draagarmstelling met inhaaksysteem



Tekstvak: Tekstvak:

Technische omschrijving draagarmstellingen

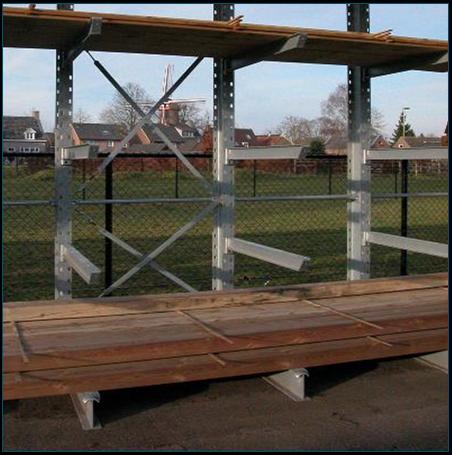

De constructie van onze draagarmstellingen wordt opgebouwd uit dikwandige warmgewalste staalprofielen die bijzonder draagkrachtig, betrouwbaar en duurzaam zijn.



De draagarmen hebben een inhaaksysteem waardoor de draagarm wijkt bij het onverwacht aanstoten van de heftruck en zo uw goederen maar ook de draagarmstelling zelf beschermd.



Bij het inhaaksysteem met borging hoeft de arm bij het verstellen niet omhoog. Door de borgplaten of borgpallen kan men zonder gereedschap de arm eenvoudig en snel rechtstandig uit- en inhaken (zie bovenste foto’s). Het horizontaal insteken geeft veel voordelen bij montage, vervanging en bij wijziging indeling zoals even een tussenniveau plaatsen. De arm blijft beweegbaar zoals de oude haak



Bij het oude inhaking (nog steeds leverbaar) moet de arm een groot deel omhoog om de arm eruit of erin te haken. Bij kleine vakafstanden of lange armen kan het problemen geven waardoor men beter voor de haak met borgplaten of borpallen kan kiezen.



Staanders komen nauwkeurig vlak op de voet d.m.v. koppelplaten en hoogwaardige bouten en moeren. De staanders van de draagarmrekken hebben een volledig steunvlak op de staandervoet. Staander en voet zijn niet gelast dus altijd vervangbaar.



Staanders van de draagarmstellingen zijn standaard uitgevoerd met een tweezijdig gatenraster voor inhaak van de draagarmen zodat uitbreiding van enkelzijdig naar dubbelzijdig mogelijk blijft. De verstelbaarheid is per 100 mm (optie van 50 mm).



Vakhoogte 100% bruikbaar over de gehele diepte. Onze draagarmen hebben geen schuine steunplaat of andere beperkingen in het opslagvak die zorgen voor beschadiging van uw materiaal bij het inzetten en uithalen.



Armafronding met voorinrichting voor het plaatsen van een afrolzekering (zie opties). Geen scherpen randen die persoonlijke ongelukken kunnen veroorzaken of uw materiaal beschadigen.



Bandenbescherming op het einde van de staandervoet zorgt dat uw banden van de heftruck niet kunnen beschadigen door scherpe randen.



Voor opstelling binnen worden de staanders, draagarmen en staandervoeten voorzien van een poedercoating. Stellingonderdelen buiten zijn volbad vuurverzinkt en hebben daarom een lange levensduur.







De draagarmstellingen hebben een inhaaksysteem waardoor de draagarm wijkt bij het onverwacht aanstoten van de heftruck en zo uw goederen maar ook de draagarmstelling zelf beschermd.  Bij het inhaaksysteem met borging hoeft de arm bij het verstellen niet omhoog.Kleine vakafstand mogelijk door inhaaksysteem met borgplaten bij de draagarmstellingen.Draagarm met haak horizontaal insteekbaar in staander draagarmstelling.Inhaak draagarmen met horizontale insteek in de staander van de armrekken.Haak met borgplaten voor bevestiging draagarm in staander draagarmstelling.Armafronding met houder voor afrolzekering aan einde draagarm bij armstellingen.Bandenbescherming bij de staandervoet van een draagarmstelling beschermen de banden van uw truck.Draagarm bij armensteling zonder armafronding is goedkoper maar ook gevaarlijk op ooghoogte. Maakt tevens eerder schade aan uw produkt.Staandervoet bij een draagarmrek zonder afronding beschermen uw banden van de truck niet.Schuine plaat bij de draagarmen van een draagarmrek geeft beperking in de hoogte en schade.Geen schuine plaat onder de draagarmen bij draagarmrekken waardoor er 100% vrije vakhoogte is.
